OTDR

Wie funktioniert eine OTDR-Messung Schritt für Schritt?

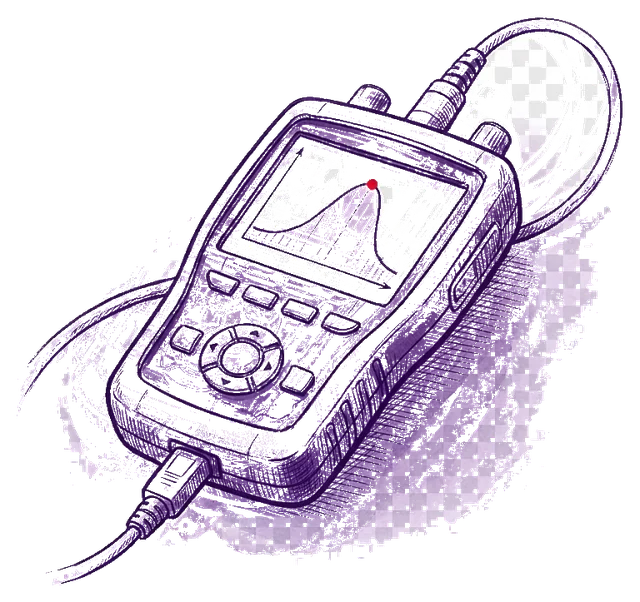

OTDR steht für Optical Time-Domain Reflectometer. Das Gerät arbeitet wie ein Echolot für Licht: Es sendet einen kurzen Lichtimpuls in die Glasfaser und misst, wie viel Licht von welcher Stelle zurückkommt.

Aus der Laufzeit des zurückgestreuten Lichts berechnet das Gerät die Entfernung – so wie man aus der Dauer eines Echos die Distanz zur Wand bestimmt. An jeder Stelle, an der das Licht schwächer wird oder reflektiert, entsteht ein Ausschlag in der Kurve. Stecker, Spleiße und Faserbrüche werden dadurch metergenau sichtbar.

Wofür braucht man ein OTDR?

Ein OTDR liefert das, was ein einfacher Durchgangstest nicht kann: eine ortsaufgelöste Karte der gesamten Strecke. Es zeigt nicht nur, ob Licht ankommt, sondern wo genau Verluste auftreten.

• Fehlersuche: Kabelbruch oder schlechter Spleiß werden metergenau lokalisiert.
• Abnahme: Die Dämpfung jeder Komponente wird dokumentiert.
• Nachweis: Das Messprotokoll belegt die Qualität gegenüber dem Auftraggeber.

Damit ist das OTDR ein Kernwerkzeug der LWL-Zertifizierung.

OTDR vs. Dämpfungsmessung – was ist der Unterschied?

Eine reine Dämpfungsmessung mit Lichtquelle und Pegelmesser zeigt den Gesamtverlust einer Strecke von Ende zu Ende – einen einzigen Zahlenwert. Das OTDR liefert zusätzlich die örtliche Verteilung.

Für eine vollständige Abnahme werden oft beide Verfahren kombiniert: die Dämpfungsmessung für den absoluten Streckenverlust, das OTDR für die Lokalisierung von Spleißen, Steckern und Fehlerstellen entlang der Faser.
