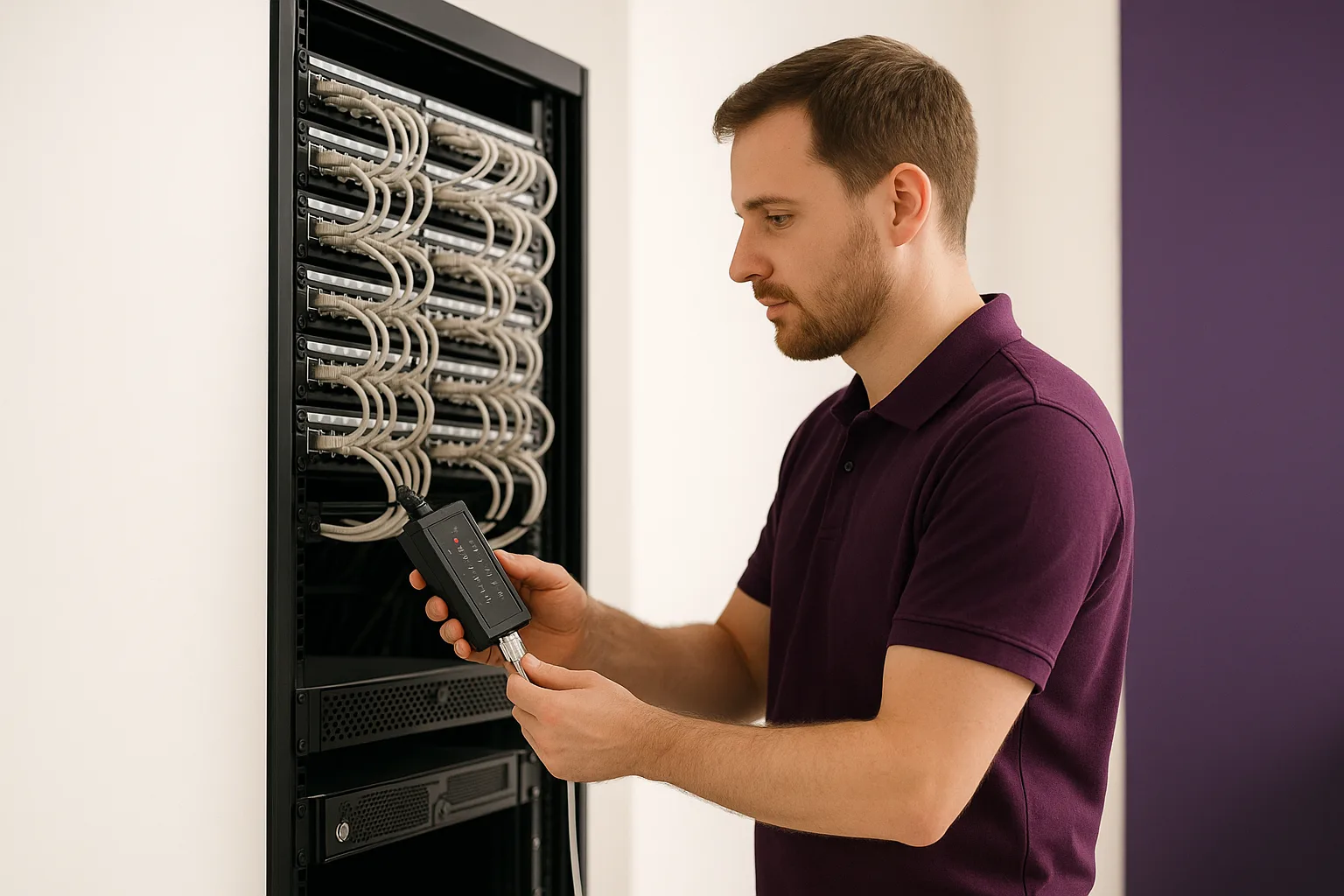

OTDR & Dämpfungsmessung — mit prüffähigem Protokoll.

Was ist der Unterschied zwischen Tier-1- und Tier-2-Messung?

Bei der Tier-1-Messung wird mit einer kalibrierten Lichtquelle und einem Pegelmesser die Einfügedämpfung der gesamten Strecke ermittelt. Das Ergebnis zeigt, ob die Strecke den Norm-Grenzwert einhält — nicht aber, wo ein erhöhter Verlust entsteht. Die Tier-2-Messung ergänzt das OTDR: Ein kurzer Lichtimpuls wird in die Faser eingespeist, die Rückstreuung wird zeitaufgelöst erfasst und ergibt ein Ereignisdiagramm. Jeder Spleiß, jeder Stecker und jede Unregelmäßigkeit taucht als messbares Ereignis an exakter Position auf.

Wann brauche ich eine OTDR-Messung und wann reicht eine Dämpfungsmessung?

Für die reine Abnahme einer Neuinstallation reicht eine Tier-1-Messung oft normativ aus — vorausgesetzt, die Werte liegen im Toleranzbereich. Sobald aber eine Übergabe an einen Auftraggeber oder eine Versicherung normkonform dokumentiert werden soll, ist Tier 2 Pflicht. Bei Störungssuche und Fehlerortung führt ohnehin kein Weg am OTDR vorbei: Nur das Reflexionsverfahren zeigt, an welcher Stelle der Strecke eine Unterbrechung, ein schlechter Spleiß oder eine Makrobiegung vorliegt.

Was steht in einem normgerechten Messprotokoll?

Ein vollständiges Protokoll enthält die Faserlänge, die gemessene Einfügedämpfung je Faser und Wellenlänge, die Verluste aller Spleiße und Steckverbindungen als Einzelwerte sowie die Reflexionswerte. Ergänzt wird es um den Vergleich gegen die projektierten Grenzwerte der angewandten Norm — bei strukturierter Verkabelung typischerweise EN 50173. implec liefert das Messprotokoll als prüffähiges PDF mit Geräteidentifikation, Kalibrierstatus und Messparametern.

Kann man mit einem OTDR einen Glasfaserbruch orten?

Ja. Das OTDR misst die Laufzeit des Rückstreulichts und berechnet daraus den Abstand zum Ereignis — bei bekannter Ausbreitungsgeschwindigkeit im Kern mit einer Genauigkeit von wenigen Metern. Ein Faserbruch erscheint als Totalreflexion mit starkem Signalabfall; schlechte Spleiße zeigen erhöhten Streuverlust ohne Totalreflexion. So lässt sich die Störstelle auf einer Trasse zuverlässig eingrenzen, ohne die gesamte Kabelführung zu öffnen.
